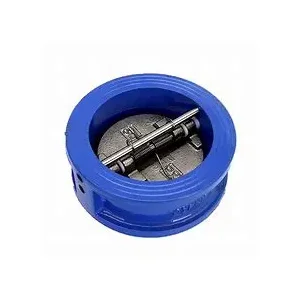

Valvula e kontrollit të fluturave prej gize

Lidhja e tipit meshë të valvulës sonë të kontrollit të fluturave prej gize e bën të lehtë instalimin. Mund të mbërthehet fort midis dy fllanxhave, duke kursyer shumë hapësirë ​​instalimi dhe është shumë i përshtatshëm për skenarët e paraqitjes së tubacionit të kufizuar në hapësirë.

Struktura dhe Parimi i Punës

(I) Dizajni strukturor

Valvula e kontrollit të meshës prej gize është kryesisht e përbërë nga pjesë thelbësore si trupi i valvulave, disku i valvulave, rrjedhin e valvulave, pranvera (e pajisur me disa modele). Trupi i valvulave është hedhur në gize, duke siguruar mbështetje të fortë dhe themel të qëndrueshëm strukturor për të gjithë valvulën. Disku i valvulës është një komponent kryesor për të arritur funksionin e kontrollit. Forma e tij dhe dizajni strukturor ndryshojnë sipas kushteve të ndryshme të punës. Format e zakonshme përfshijnë disk të vetëm dhe disk të dyfishtë. Rrjedha e valvulës përdoret për të lidhur diskun e valvulës dhe për të udhëhequr trajektoren e saj të lëvizjes për të siguruar që disku i valvulës lëviz me saktësi dhe pa probleme gjatë hapjes dhe mbylljes. Disa valvola kontrolli janë të pajisura me burime. Funksioni i pranverës është të ndihmoni diskun e valvulës për të mbyllur, për të përmirësuar nënshkrimin kur mbyllni dhe për të zvogëluar shfaqjen e çekiçit të ujit në një masë të caktuar.

(Ii) mekanizëm pune

Kur mediumi rrjedh në drejtimin normal, presioni i gjeneruar nga mediumi do të shtyjë diskun e valvulës për të kapërcyer gravitetin e vet dhe rezistencën e mundshme të pranverës, në mënyrë që disku i valvulës të rrotullohet rreth rrjedhin e valvulës ose boshtit të pinit për tu hapur. Në këtë kohë, mediumi mund të kalojë nëpër valvul pa probleme, dhe i gjithë sistemi i tubacionit është në një gjendje normale të rrjedhës. Pasi mediumi të ketë një tendencë për të rrjedhur mbrapa, presioni i kundërt i gjeneruar nga rrjedhja e prapme e mediumit dhe graviteti i diskut të valvulës në vetvete do të bëjë që disku i valvulës të rrotullohet në drejtim të kundërt shpejt dhe të përshtatet fort në sediljen e valvulës, duke prerë kështu kanalin e refluksit të mediumit, duke parandaluar rrjedhën e pasme të mediumit, dhe duke siguruar që mediumi në sistemin e tubacionit gjithmonë mban një rrjedhë të vetme.

Parametrat teknikë
